矿物绝缘MI加热电缆系列

MI铠装高温加热电缆-系列

文字：[大][中][小] 2017-4-18 浏览次数：53744

一键分享

矿物绝缘MI高温加热电缆线

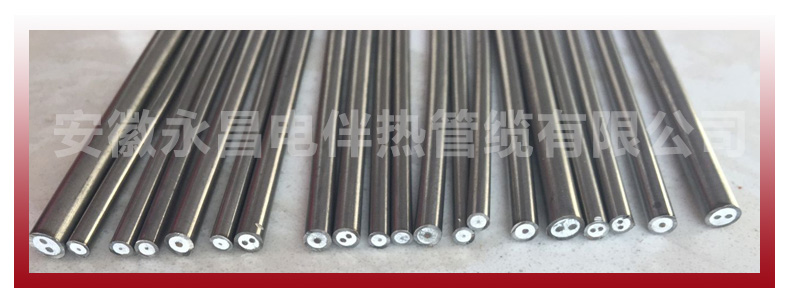

安徽永昌制造的矿物绝缘MI加热电缆-内部是采用当根或多根电合金丝作为发热源、高纯度、高温、电容结晶氧化镁粉作导热绝缘体。外部采用无缝连续不锈钢/（铜、铜镍、合金材料等）作为护套，使用特殊工艺制造而成，在又强腐蚀作用的场所可加PE护套或低烟无卤护套。

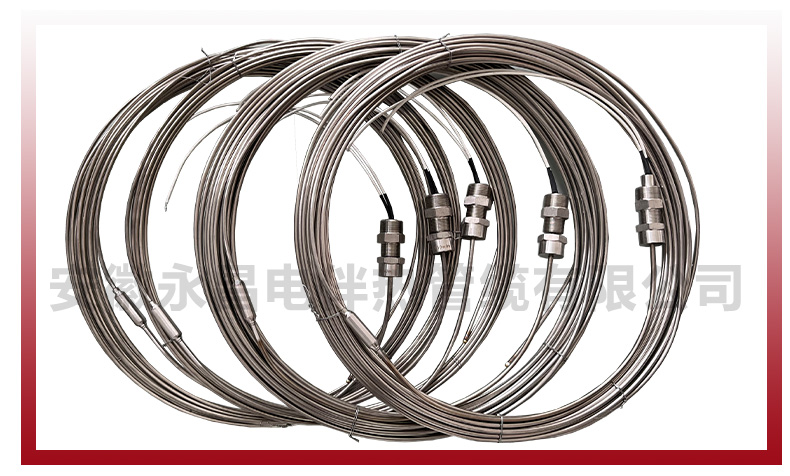

不锈钢矿物绝缘MI加热电缆
不锈钢护套系列矿物绝缘加热电缆可以满足高温条件和大发热功率(达269W/m)的需要。我公司生产的不锈钢护套加热电缆的最高承受温度可达600℃，导体电阻值的范围从28000-19.2Ω/km，矿物绝缘电缆具有优良的机械强度，耐腐蚀。

技术性能、

1、长度：±2%；
2、电阻值公差：±10%；
3、耐压性能：加热电缆耐压：1500VAC/1min；加热元件耐压：1200VAC/1min；
4、绝缘电阻：成品测试-100MΩ/500VDC；

5、不渗透性：整根电缆（含接头）浸没水中12小时后，绝缘电阻不得小于-100MΩ/500VDC。

产品标准、

加热温度低于250℃的加热电缆执行IEC800（92）标准，《额定电压300/500V生活设施加热和防结冰用加热电缆》，超过250℃的加热电缆执行企业标准。

可塑性、

①MI加热电缆虽然有金属材质制造，但整体柔软度不输于其他伴热产品，且同时能够有高温加热能力。

②MI电缆多种参数可以定制：功率、电压、直径、长度、冷锻接头等、均可定制，

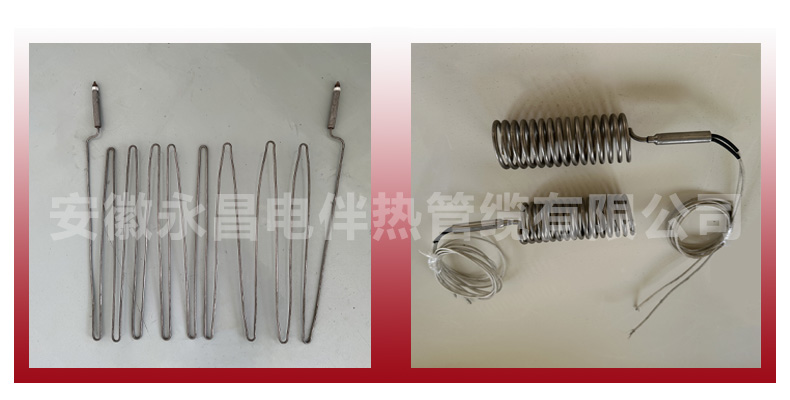

③MI电缆可塑性高，可根据用户最终使用需求，按图纸成型发货，极大的降低了客户实际的安装成本、减少了操作步骤。

独特性、

由于MI矿物绝缘加热电缆由金属护套以及绝缘材料制造，所以它比其他由塑料绝缘制造的加热电缆或伴热电缆有着明显不同的优点:

①MI加热电缆整体由非可燃物质构成，所以防火、阻燃、且不会产生有毒有害气体。

②电缆整体有可靠的金属材质密封，且接地性良好，从而特别适合各种防爆场所使用。

③内置填充的氧镁绝缘材料可在1800多度仍能保持结构稳定不变形、因此电缆使用温度极限就是组成线芯以及经书外高所承受的最高温度。

④氧化镁物质-是一种无机物质+线芯和整体电缆有金属构成。所以从根本上解决了产品老化问题，大大延长了发热电缆的使用寿命，在规定的条件下，使用寿命可长达十年。

参考数值：

1、铜芯铜护套MI加热电缆

序号	规格	芯数	电压等级	标称外径	20℃时线芯阻值	常规制造长度	参考重量	使用温度
序号	规格	芯数	V	mm	Ω/m	m	Kg/km	℃
1	1M1.1	1	500	7.9	0.0011	300	318	< 250
2	1M1.7	1	500	6.8	0.0017	350	224	< 250
3	1M3	1	500	5.8	0.003	400	153	< 250
4	1M4	1	500	5.2	0.004	430	118	< 250
5	1M7	1	500	4.7	0.007	460	94	< 250
6	1M11	1	500	4.2	0.011	500	72	< 250
7	1M17	1	500	3.9	0.017	540	59	< 250
8	1M23	1	500	3.7	0.023	600	52	< 250
9	1M34	1	500	3.5	0.034	670	46	< 250
10	1M57	1	500	3.4	0.057	700	44	< 250

2、镍铬合金芯不锈钢护套MI加热电缆

序号	规格	芯数	电压等级	标称外径	20℃时线芯阻值	常规制造长度	参考重量	使用温度
序号	规格	芯数	V	mm	Ω/m	m	Kg/km	℃
1	1M190	1	500	5.8	0.190	220	140	< 800
2	1M280	1	500	5.2	0.280	280	108	< 800
3	1M450	1	500	4.7	0.450	342	86	< 800
4	1M750	1	500	4.2	0.750	420	66	< 800
5	1M1100	1	500	3.9	1.100	499	54	< 800
6	1M1500	1	500	3.7	1.500	540	48	< 800
7	1M2300	1	500	3.5	2.300	600	42	< 800
8	1M4500	1	500	3.3	4.500	675	38	< 800
9	1M7500	1	500	3.2	7.500	715	37	< 800
10	1M11K	1	500	3.1	11.000	760	34	< 800
11	2M1100	2	500	6.5	1.100	180	146	< 800
12	2M1500	2	500	6.2	1.500	195	133	< 800
13	2M2300	2	500	5.7	2.300	234	108	< 800
14	2M4500	2	500	5.2	4.500	280	90	< 800

3、康铜芯铜护套MI加热电缆

序号	规格	芯数	电压等级	标称外径	20℃时线芯阻值	常规制造长度	参考重量	使用温度
序号	规格	芯数	V	mm	Ω/m	m	Kg/km	℃
1	1M80	1	500	5.8	0.080	180	153	< 250
2	1M120	1	500	5.2	0.120	230	118	< 250
3	1M190	1	500	4.7	0.190	280	94	< 250
4	1M320	1	500	4.2	0.320	360	72	< 250
5	1M480	1	500	3.9	0.480	420	59	< 250
6	1M640	1	500	3.7	0.640	465	52	< 250
7	1M960	1	500	3.5	0.960	520	46	< 250
8	1M1600	1	500	3.4	1.600	550	44	< 250
9	1M1900	1	500	3.3	1.900	580	42	< 250
10	2M80	2	500	10.3	0.080	60	438	< 250
11	2M120	2	500	9.1	0.120	76	331	< 250
12	2M190	2	500	8.0	0.190	95	249	< 250
13	2M320	2	500	7.1	0.320	120	193	< 250
14	2M480	2	500	6.5	0.480	146	157	< 250
15	2M640	2	500	6.2	0.640	164	144	< 250
16	2M960	2	500	5.7	0.960	195	116	< 250
17	2M1600	2	500	5.3	1.600	226	100	< 250
18	2M1900	2	500	5.2	1.900	235	97	< 250

产品应用、

1、石油化工行业：容器加热、工艺管道保温、贮槽伴热保温、原油管道清腊解堵；

2、采暖保温：建筑物大面积采暖工厂、仓库保温农业园艺暖房供热、恒温控制家禽养殖采暖；

3、寒冷地区露天设备设施：机械设备、飞机跑道、电视发射塔、涵洞、阀门、闸门、交通枢纽设施、学校、医院露天台阶、间歇式液体泵；

4、石油平台和远洋船泊：甲板防冷凝、船舱采暖、流体管道加热保温、机械设备保温；

5、燃烧预热装置：核电站反应堆预热、燃油锅炉预热器、燃气装置预热器；

6、飞机跑道、铁路道轨、道叉等需要加热、保温的场所。
